Feld- und Laborfluorometer TD-10AU

Fluoreszenz – Online und Einzelproben

Technik, Funktionen und Eigenschaften

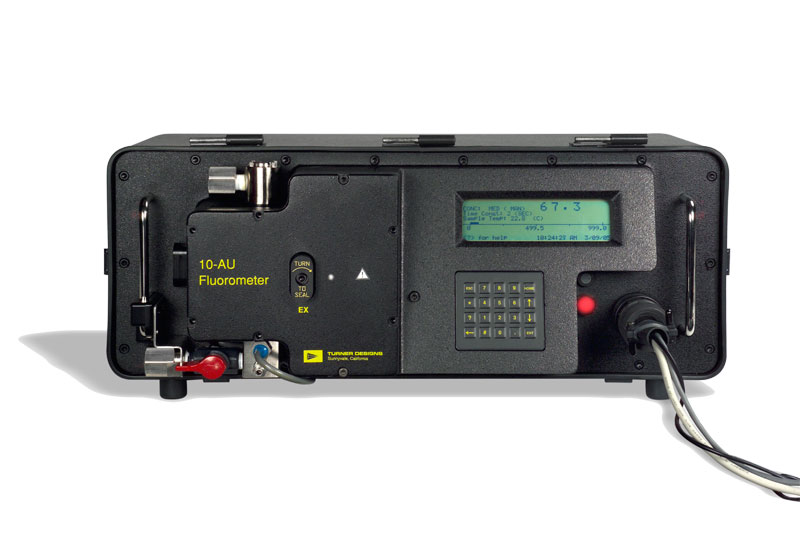

Feld- und Laborfluorometer TD-10AU für Fluoreszenzmessungen im Online-Betrieb oder auch für einzelne Proben
Das TD-10AU von Turner Designs ist ein robustes, transportables Fluorometer, das zu Messungen im freien Gelände oder zu Untersuchungen im vor Umwelteinflüssen geschützten Gebäude eingesetzt wird. Das TD-10AU ist zur Online-Analytik sowie zur Messung von Einzelproben konzipiert. Die jeweilige Rekonfiguration von der Durchfluss-Zelle zur Küvettenkammer für Einzelproben und umgekehrt kann vom Anwender selbst vorgenommen werden. Das Fluorometer wird zur Online-Analytik in allen Arten von Gewässern, beispielsweise in Flüssen, Seen, Teichen, im Meereswasser, in Talsperren und in Trinkwasserreservoirs eingesetzt. Weiterhin wird das TD-10AU ebenso im Labor eingesetzt. Dabei wird wieder mit einer Durchfluss-Zelle oder mit Küvetten für Einzelproben gearbeitet. Der Anwender entscheidet ferner über die Wahl der optischen Konfiguration. Als Lichtquelle dienen Quecksilberdampf-Lampen für verschiedene Spektralbereiche, als Detektor ein empfindlicher Photomultiplier, der in zwei Varianten erhältlich ist. Zum einen kann der Photomultiplier mit einem Detektionswellenlängenbereich von 300-650 nm und zum anderen mit einem Bereich von 185-870 nm gewählt werden. Letzterer Bereich ist beispielsweise erforderlich, wenn Untersuchungen auf den Gehalt von Algen bzw. auf Chlorophyll-Konzentrationen durchgeführt werden. Die jeweilige Lichtquelle und auch die optischen Filter für Anregung (Excitation), Emission und Referenz können vom Anwender nach Belieben variiert werden. Damit können alle denkbaren Fluorometer-Applikationen im Bereich des durch den Detektor festgelegten Fluoreszenzwellenlängenbereichs vorgenommen werden.
Für die Messungen mit dem TD-10AU kann eine 1-5-Punkt-Kalibrierung durchgeführt werden; d.h. man verwendet für die Kalibrierung eine Standardlösung bestimmter Konzentration bzw. zwei bis maximal fünf verschiedene Standardlösungen sowie einen Blank – also das reine Medium, in dem der zu untersuchende Analyt in der realen Messung vorliegt. Die Kalibrierung wird auch nach Ausschalten des Geräts gespeichert. Zur Überprüfung von Kalibrierdaten kann ein separat erhältlicher Festkörper-Sekundärstandard eingesetzt werden, der auch zur eventuellen Nachkalibrierung dient. Dadurch wird dem Anwender das sonst immer wiederkehrende Ansetzen von Standardlösungen erspart, wodurch schließlich auch die betriebsbedingten Kosten, die normalerweise bei der Nutzung eines Fluorometers anfallen, deutlich reduziert werden.

Die Anzeige der Messergebnisse erfolgt über eine LCD. Hierüber wird dem Anwender auch die Vorgehensweise bei der Kalibrierung angezeigt, sobald diese Funktion mit einem Tastendruck aufgerufen wird. Nach erfolgter Kalibrierung werden die Messergebnisse auf dem Display angezeigt.
Die Messdaten können auch auf einem optional erhältlichen Internen Daten-Logger (IDL) gespeichert und später auf einen externen PC geladen und hier ausgewertet werden. Dies empfiehlt sich beispielsweise beim Einsatz des TD-10AU im Online-Verfahren bei der Untersuchung von Gewässern, wenn das Fluorometer nicht mit einem externen PC oder Laptop verbunden ist. Weiterhin kann eine ebenfalls optional erhältliche Temperaturkompensation genutzt werden, um den Temperatur-Einfluss auf die gemessenen Rohfluoreszenz-Daten zu eliminieren. Das TD-10AU ist in seiner Präzision, in seiner komfortablen Handhabung sowie in seiner robusten und kompakten Aufmachung einzigartig und überzeugt dadurch Wissenschaft und Industrie!

Alle erhältlichen Konfigurationen und Ausstattungskomponenten finden Sie rechts in der Tabelle.


Durchfluss-Zelle

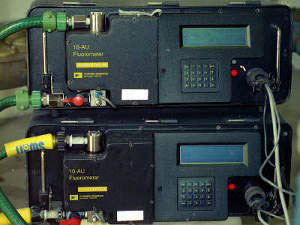

Das TD-10AU wird neben der Anwendung im Labor auch im Gelände unmittelbar an Gewässern im Online-Modus eingesetzt. Die Abbildungen zeigen die Anwendung außerhalb des Labors bzw. die verwendete Durchfluss-Zelle, die im rechten Foto separat abgebildet ist. Die Durchfluss-Zelle wird dabei mit einer Pumpe verbunden, die den kontinuierlich fließenden Wasserstrom im Inneren der Durchfluss-Zelle erzeugt. Die Daten können über einen optional erhältlichen Internen

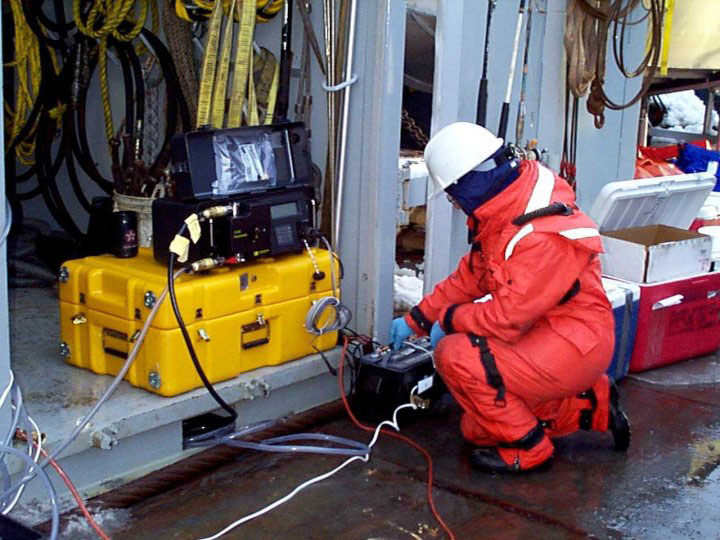

Das TD-10AU im Feldeinsatz
Daten-Logger (IDL) gespeichert und später auf einen externen PC übertragen werden.




Festkörper-Sekundärstandard

Die Abbildung rechts zeigt den für das TD-10AU passgenau entwickelten Festkörper-Sekundärstandard. Der Standard enthält einen in Kunststoff eingebetteten Farbstoff, der ein auch über Jahre hinweg konstantes Fluoreszenzsignal liefert. Der Standard kann in 2 verschiedenen Postionen (High und Low) in den Küvettenhalter eingesetzt werden. Das Fluoreszenzsignal in der Position High entspricht ungefähr dem einer Chlorophyll Lösung der Konzentration 40 µg/L, das Signal in der Position Low ist um einen Faktor 10 kleiner. Der Standard kann verwendet werden, um eine Kalibrierung zu überprüfen, und um eine Nachkalibrierung durchzuführen, wenn dies erforderlich ist.




Feld- und Laborfluorometer TD-10AU
Feld-Fluorometer / Laborfluorometer Artikel-Nr.
TD-10AU mit SPMT (Standard-Photomultipler-Tube) für einen Detektionswellenlängenbereich von 300-650 nm 1100-101
TD-10AU mit RPMT (Rot-empfindlichem Photomultipler-Tube) für einen Detektionswellenlängenbereich von 185-870 nm 1100-100
Optik für Fluorometer-Applikationen Artikel-Nr.
Chlorophyll a in-vivo 10-096R
Chlorophyll a Extraktion 10-040R
Chlorophyll a in-vivo und Extraktion 10-037R
Phycocyanin 10-305
Phycoerythrin 10-304
Fluoreszein 10-086R
Rhodamin WT 10-041R
Short UV (Diesel / Heizöl) 10-301R
Long UV (Rohöl / Schweröl) 10-302R
Ammonium/CDOM 10-303
Optische Aufheller 10-302R
Weitere Konfigurationen nach Wunsch
Messzelle Artikel-Nr.
Probenkammer für Küvetten/Einzelproben 13 mm und 25 mm Durchmesser 10AU-030
Durchfluss-Zelle Glas 25 mm Durchmesser 10AU-020
Durchfluss-Zelle Quarz 25 mm Durchmesser 10AU-080
Küvetten unterschiedlicher Abmessungen und Materialien auf Wunsch
Weitere Optionen Artikel-Nr.
Temperaturkompensation 10AU-500
Interner Daten-Logger (IDL) 10AU-450
Festkörper-Sekundärstandard zur Überprüfung der Kalibrierung und Nach-Kalibrierung 10AU-904
Weitere Ausstattung auf Wunsch
Lampen und Filter für Fluorometer-Applikationen Artikel-Nr.
Quecksilberdampf-Lampe Daylight White 10-045
Quecksilberdampf-Lampe Clear Quartz 10-046
Quecksilberdampf-Lampe Near UV 10-049
Quecksilberdampf-Lampe Blue 10-089
Anregungsfilter, Emissionsfilter und Referenzfilter nach Wunsch
