Online-Monitor TD-4100

Überwachung von Kontaminationen durch Öl, Ölprodukte und BTEX in Wasser

Technik, Funktionen und Eigenschaften

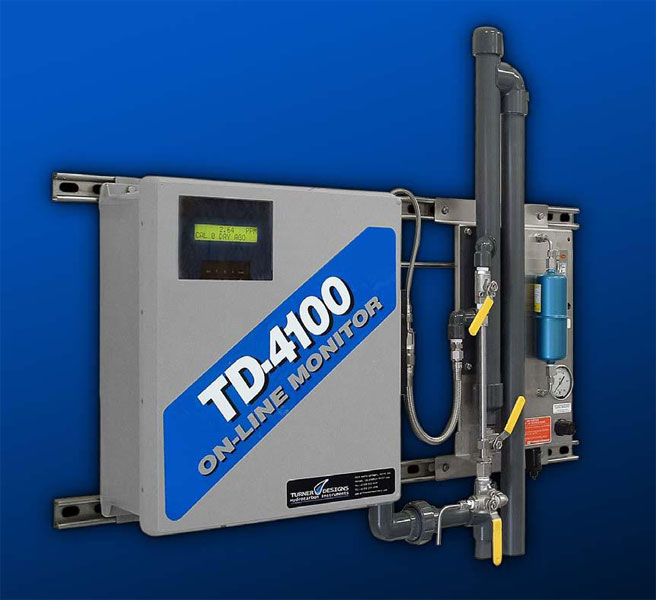

Online-Monitor TD-4100 zur Überwachung von Kontaminationen durch "Öl-in-Wasser" Der Online-Monitor TD-4100 ist ein offiziell zertifizierter "Öl in Wasser"-Analysator, der kontinuierlich Diesel, Benzin, Heizöl, BTEX, Röhol und viele andere PAK haltige Ölprodukte in Wasser detektiert. Er besticht durch einfache Handhabung und erlaubt dank seines "Non-Fouling"- bzw. "Non-Contact"-Detektionssystems einen nahezu wartungsfreien Dauerbetrieb. Einfache on-board Software steuert die Alarme, den 4-20 mA Ausgang, die Diagnose und die Kalibrierung. Der Online-Monitor TD-4100 bewährt sich weltweit auf einer Vielzahl von Anwendungsfeldern, wie z.B.:
  • Detektion von Leckagen in Kühlmittelsystemen
  • Offshore-Ölproduktionen
  • Ölfeld-Abwasser
  • Heiz- und Treibstoffe in Grundwasser
  • Flugfeld- und Bilgenwasser

Warum Prozessanalytik?

In der modernen Prozessüberwachung ist die kontinuierlich arbeitende Analytik nicht mehr wegzudenken, um eine schnelle und zuverlässige Erfassung von Unregelmäßigkeiten bzw. Defekten im Prozesskreislauf zu gewährleisten. Nur die verzögerungsfreie Erkennung von zum Beispiel Leckagen oder anderen Störfällen ermöglicht es, durch schnelles Eingreifen auftretende Folgeschäden zu verhindern.

"Non-Contact"- bzw. "Non-Fouling"-Messzelle

Messzelle Das TD-4100 besitzt eine einzigartige "Non-Contact" Durchflusszelle. Der Probenstrom fällt frei durch die Messkammer. Er kommt nicht in Kontakt zu den optischen Fenstern, und kann sie daher auch nicht verschmutzen. Der Probenstrom wird von einem ihn umgebenden Luftmantel stabilisiert, der ausserdem das Beschlagen der Fenster durch Kondenswasser auch bei einer höheren Probentemperatur zuverlässig verhindert. Damit ist ein wartungfreier Betrieb des TD-4100 auch über Wochen und Monate gewährleistet.

Direkte kontinuierliche Überwachung, höchste Präzision und Sensitivität

Das System TD-4100 überwacht direkt den kontinuierlich fließenden Probenstrom. Es sind keine Chemikalien, keine Probenvorbereitung und keine manuelle Bearbeitung der Probe erforderlich.
Der Online-Monitor TD-4100 misst die PAK’s (Polycyclische Aromatische Kohlenwasserstoffe) im Wasser mit einer Genauigkeit, die derjenigen der gängigen Labormethoden gleichkommt.
BTEX, Benzin, Diesel, Kerosin, Rohöl, aromatische Lösungsmittel und Ölraffinate, die Aromaten enthalten, werden vom TD-4100 vom niedrigen ppb-Bereich (µg/L) bis in den hohen ppm-Bereich (mg/L) detektiert. Das TD-4100 kann z.B. 1 ppb Benzin oder Diesel-Kraftstoff in Wasser detektieren, das keine störenden Komponenten enthält (wie z. B. Trink- oder Grundwasser).

Effektive Überwachung

Die Fluorezenztechnologie sorgt durch ihre hohe Selektivität dafür, dass der Online-Monitor TD-4100 unanfällig gegen Störungen durch trübes oder schmutziges Wasser ist, die Streulicht- oder Absorptionsmessungen (UV, IR) bereits stark beieinträchigen würden. Viele Substanzen absorbieren Licht, und ungelöste Feststoffe sowie Luftblasen streuen es. Dagegen fluoreszieren nur relativ wenige Stoffe. Und selbst ein fluorezierender Stoff kann die Messung nur dann beeinträchtigen, wenn er bei derselben Wellenlänge fluoresziert, wie die überwachten PAK’s.

Varianten

TD 4100 XD
TD 4100 XD Das TD-4100 XD ist eine Weiterentwicklung des TD-4100, die speziell für den Einsatz in Umgebungen mit hohem Gefährdungpotential wie z.B. Ölplattformen oder Raffinerien ausgelegt ist. Es besitzt ein Gehäuse aus Edelstahl mit außen liegenden Armaturen und kann optional mit einem Luftspühlsystem ausgerüstet werden. Das TD-4100 XD funktioniert zuverlässig auch in einer korrosiven Atmosphäre und ist für den Einsatz in explosionsgefährdeten Umgebungen zugelassen.

TD-4100 C / XDC
Für Anwendungen, bei denen kein offener druckloser Ablauf verfügbar gemacht werden kann, wurde das TD-4100 C / XDC entwickelt. Es verfügt über eine konventionelle Durchflusszelle, die für Betriebsdrücke bis zu 10 bar ausgelegt ist. Die Version TD-4100 XDC verfügt über einen integrierten Verschmutzungssensor, der automatisch alarmiert, falls eine Reinigung der Messzelle notwendig sein sollte. Die Alarmierungsgrenzen sind dabei frei konfigurierbar. Für die Reinigung stehen verschiedene Optionen zur Verfügung, von manuell (mittels Bürste) bis zu vollautomatisch (mit Reinigungslösung oder Ultraschall).
TD-4100 Online Monitor für Öl in Wasser
Spezifikationen
Wartungsfreie "non contact" Freifallzelle
Probenstrom: 2 – 8 L/min
Probentemperatur: bis 60 °C
Druckluftversorgung: 69 – 690 kPa, 425 L/h
Stromversorgung: 110-240 VAC, 50/60 Hz
Messbereich: abhängig von der Anwendung von 1 ppb bis über 1000 ppm
Kalibrierung: 2-Punkt, Blankwert und Standard
Alarme: System (Fehlfunktion), Grenzwertüberschreitung und Frühwarnstufe. 2 Alarmgesteuerte AC-Relais
Signalausgang: 4-20 mA
Varianten
TD-4100 XD optimiert für den Einsatz in kontaminierender und explosionsgefährdeter Umgebung
Gehäuse und Leitungen aus Edelstahl
Optionales Luftspühlsystem, zertifiziert für ATEX Zone 1, Class 1 Div 1, EEx p II T6
Optionaler Datenlogger für den Einsatz als Bilgenwasser Monitor gemäß MEPC.107 (49)
TD-4100 C geschlossene Durchflusszelle Betriebsdruck maximal 10 Bar
TD-4100 XDC geschlossene Durchflusszelle
Betriebsdruck maximal 10 Bar
optimiert für den Einsatz in kontaminierender und explosionsgefährdeter Umgebung
Gehäuse aus Edelstahl
Verschmutzungssensor mit frei konfigurierbarem Alarmgrenzwert
optional mit automatischem Reinigungssystem
Optionales Luftspühlsystem, zertifiziert für ATEX Zone 1, Class 1 Div 1, EEx p II T6
